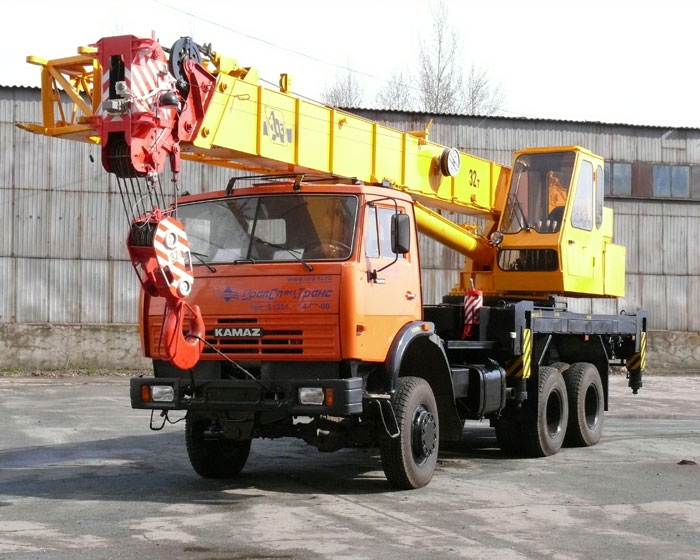

Автокран гидравлический КС-55719Д-1 на базе КамАЗ-53228

Автокран гидравлический КС-55719Д-1 на базе КамАЗ-53228
Увеличить фото

Автомобильный кран КС-55719Д-1, на нем выполняют работы различных категорий: погрузочно-разгрузочные, аварийные, строительно-монтажные, работы на рассредоточенных объектах, а так же работы во многих отраслях промышленности.

Особенностью крана КС-55719Д-1 является уникальная возможность телескопирования трехсекционной стрелы с грузом на крюке. Этот маневр позволяет автокрану выполнять спецзадания. При помощи крана вы можете установить грузы в труднодоступных местах, акуратно проносить их рядом с уже смонтированными конструкциями.

Автокран может передвигаться по всем видам дорог, которые допускают осевую нагрузку не менее 9 тс.

Технические характеристики

Технические характеристики
 Максимальный грузовой момент, т.м   102,4
Масса груза, при которой допускается выдвижение секций стрелы, т   2,5
Масса крана в транспортном положении с гуськом, т   24,01
Длина стрелы (минимальная - максимальная), м   9,0 - 22,8
Длина гуська, м   7,5
Макс. глубина опускания груза стрелой 9м на вылете 5,4м   4,5
Максимальная высота подъема крюка, м
- стрела, м   23,5
- стрела + гусек, м   31,0
Грузоподъемность, т/вылет, м   32/3,2
Частота вращения поворотной части, об/мин   0,2-1,6

Размер опорного контура (вдоль х поперек оси шасси), м


- при выдвинутых балках выносных опор   4,7 х  6,0

- при втянутых балках выносных опор

  4,7 х 2,28
Скорость подъема-опускания груза при кратности полиспаста 8 / 4, м/мин
- номинальная (с грузом массой до 32,0 т)   6 / 12
- увеличенная (с грузом массой до 5,0 т)   12 / 24

Скорость посадки груза, м/мин

  0,1-0,2

Рабочая зона, град

  360
Скорость передвижения крана своим ходом, км/ч   60

Колесная формула базового автомобиля

  6 х 6
Двигатель базового автомобиля:   дизельный

- модель

  КамАЗ-740.31-240Е2
Габариты крана в транспортном положении, м
(длина х ширина х высота)
  176 (240)

Температура эксплуатации, град. С

  от -40 до +40



Технические характеристики
Наименование показателя КС-55719Д   КС-55719Д-1
 Максимальный грузовой момент, тм 102,4
Максимальная масса груза, с которой допускается телескопирование секций стрелы, т
      - в пределах длин стрелы 9,0-13,6м 5
      - в пределах длин стрелы 13,61-22,8м 2,5
Вылет(минимальный-максимальный) для всех длин телескопической стрелы, м 2,0-20,0
Глубина опускания максимальная со стрелой 9,0м на вылете 5,4м 4,5
Высота подъема максимальная, м:
   - при длине стрелы 22,8м 23,5
   - при длине стрелы 30,3м (стрела длиной 22,8м с гуськом 7,5м) 31,0

 Скорость подъема (опускания) груза лебедкой, м/с (м/мин)3):


   - номинальная при кратности (К) полиспаста:
         -   К=8 0,1(6,0)
         -   К=6 0ДЗ(8,0)
         -   К=4 0,2 (12,0)
         -   К=1 0,55 (35,0)
   - увеличенная при кратности полиспаста:
         -   К=8 с грузом не более 5т 0,2 (12,0)
         -   К=6 с грузом не более 2,5т 0,26(16,0)
         -   К=4 с грузом не более 2,5т 0,4 (24,0)
         -   К=1 Работа запрещена
   - посадки при кратности полиспаста:
         -   К=8 0,0016(0,10)
         -   К=6 0,0022(0,13)
         -   К=4 0,0033 (0,20)
         -   К=1 0,013 (0,8)
Скорость телескопирования секций стрелы, м/сек (м/мин), не более
при выдвижении секций 0,0829 (4,97)
при втягивании секций 0,409(24,5)
Скорость передвижения крана, км/ч, не более:
- транспортная на горизонтальном прямом участке дороги (своим ходом):
-   без гуська 60   60
-   с гуськом -   40
- транспортная на буксире 40   40
- с грузом и без груза на крюке (рабочая) Передвижение запрещено
 Частота вращения поворотной части, (об/мин):
- при работе* основной стрелой 0,2-1,6
- при работе с основной стрелой длиной 22,8м и гуськом 0,2-0,8
Время полного изменения вылета, с (мин), не менее 45 (0,75)
Зона работы крана при установке его, градус:
- на основные выносные опоры А (рисунок 1) и дополнительную опору Б; 360
- только на основные выносные опоры А:
- при длинах стрелы 9-22,8м 230
- при длине стрелы 22,8м с гуськом 7,5м 210
Преодолеваемый уклон пути, градус, не менее 14   17
 Угол поперечной устойчивости (косогор) в транспортном положении, градус, не менее 28   28
Передача делителя коробки передач шасси Низшая   -
Наименьший радиус поворота по оголовку стрелы, м, не более 9,8   11,5
Геометрические параметры крана в транспортном положении, м:
- длина 10,87
- ширина 2.50
- высота 3,70   3,82
-база 3,69
- колея:
- передних колес 2,05   2,02
- задних колес 1,89
- база основных выносных опор 4,7
- расстояние между основными выносными опорами:
- при выдвинутых выносных опорах 6,00
- при втянутых выносных опорах 2,28
- размеры установки дополнительной выносной опоры См. рисунки 2.1 - 2.5
- задний габарит 2,86
Масса крана в транспортном положении (полная), т:
- с телескопической стрелой 22,6   23,52
- с телескопической стрелой и гуськом -   24,01
Нагрузка осей и мостов шасси крана в транспортном положении, тс:
- кран с телескопической стрелой
- передняя ось (мост) 5,61   5,64
- задняя тележка 16,99   17,88
- кран с телескопической стрелой с гуськом
- передняя ось -   6,03
- задняя тележка 17,98
Максимальная нагрузка выносной опоры на основание рабочей площадки, тс 41,0   41,4
Контрольный расход топлива в крановом режиме, л/ч, не более 13,7
 Контрольный расход топлива в транспортном режиме на 100 км пути при движении со скоростью 60 км/час 27,5   32,5
Срок службы крана до списания, лет, не менее 10
Полная емкость гидросистемы, л 400
Емкость топливного бака отопителя, л 12
 Восьмидесятипроцентный ресурс до капитального ремонта при условии соблюдения требований эксплуатационной документации, ч 7000
Наработка на отказ, ч, не менее 180
 Оперативная трудоемкость ежесменного технического обслуживания чел./ч, не более 0,95
 Удельная суммарная трудоемкость технических обслуживании (без ежесменного) чел./ч, не более 0,13
 Время перевода крана из транспортного положения в рабочее экипажем из двух человек, мин, не более 10

ОПИСАНИЕ И РАБОТА КРАНА

1.1 Назначение крана
Краны автомобильные КС-55719Д и КС-55719Д-1 стреловые самоходные общего назначения, полноповоротные, грузоподъемностью 32т, с гидравлическим приводом механизмов, жесткой подвеской телескопической стрелы предназначены для механизации погрузочно-разгрузочных и монтажно-строительных работ с обычными грузами на рассредоточенных объектах. Передвижение крана между объектами работ предусмотрено по всем видам автомобильных дорог, допускающих осевую нагрузку не менее 9 тс.

Работа крана предусмотрена при установке его на выносные опоры, при этом:

  1. при установке крана на выдвинутые или втянутые основные выносные опоры А (рисунок 1) и дополнительную опору Б, расположенную у переднего буфера шасси, зона работы крана по углу поворота платформы составляет 360°;
  2. при установке крана только на' четыре выдвижные основные опоры А зона работы крана составляет:
    • 230° (по 115° от положения «стрела назад» вдоль продольной оси крана) при длинах стрелы 9-22,8м, (см. рисунок 1);
    • 210° (по 105° от положения «стрела назад» вдоль продольной оси крана) при длине стрелы 22,8м с гуськом 7,5м).

Эксплуатация крана допускается в районах с умеренным климатом в интервале температур от минус 40 до плюс 40°С.
Допустимые при эксплуатации крана:
- скорость ветра на высоте Юм, не более:

  1. для рабочего состояния *                14 м/с;
  2. для транспортного состояния **                 40 м/с;
- уклон рабочей площадки не более                   5% (3°);
- угол наклона крана к горизонту при работе на выносных опорах, не более 1,5°.

После пребывания крана при температуре окружающего воздуха ниже минус 40°С кран до начала работ необходимо подвергнуть техническому освидетельствованию в соответствии с Правилами Госгортехнадзора.

1.2 Технические характеристики кранов

Технические характеристики
Тип крана   Стреловой автомобильный
Модель шасси для КС-55719Д / КС-55719Д-1   КАМАЗ-55111 / КАМАЗ-53228
Рабочее оборудование   Телескопическая трехсекционная стрела, гусек
Длина стрелы (минимальная - максимальная), м   9,0-22,8
Длина гуська, м   7,5
Максимальная грузодъемность миди, т:
- при работе со стрелой длиной 9,0м

32

- при работе со стрелой длиной 22,8м и гуськом   4,5

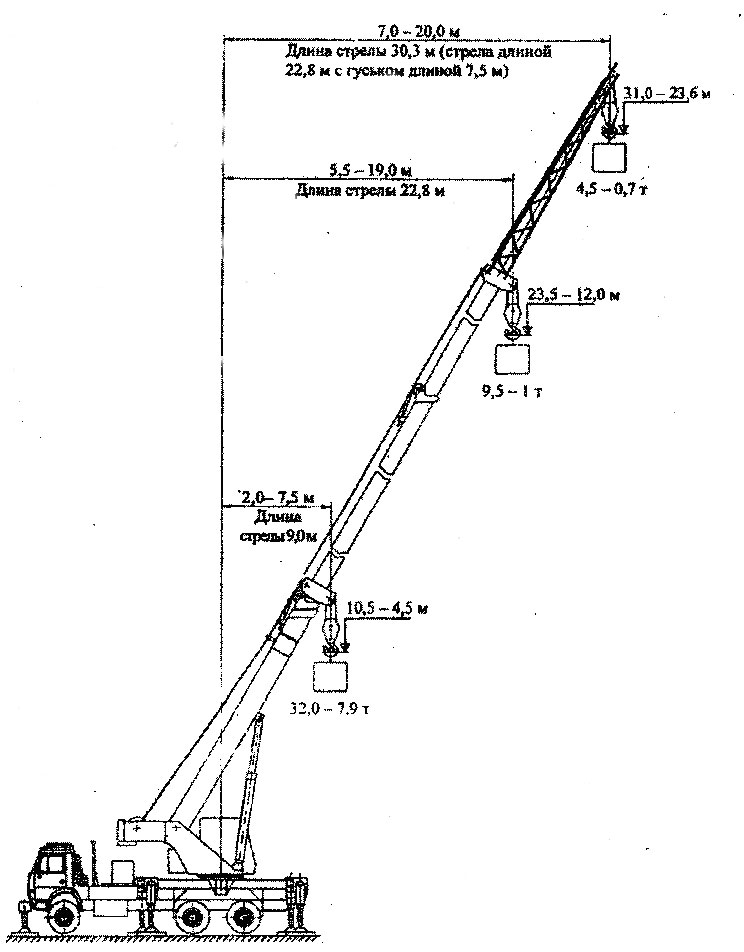

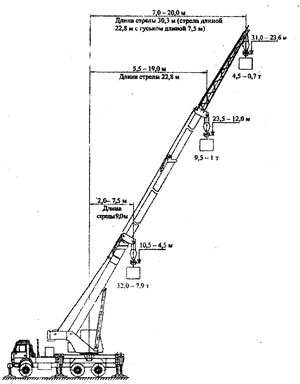

Автокран гидравлический КС-55719Д-1, габариты, принцип работы

* Кликнуть по картинке, чтобы увеличить
